> 三組輸出：功率120W
> 輸入電壓：90～132VAC/180～264VAC 由開關切換
|
型號
|
Q-120B
|
Q-120C
|
Q-120D
|
|
CH1主回路
|
CH2次回路
|
CH3次回路
|
CH4主回路
|
CH1主回路
|
CH2次回路
|
CH3次回路
|
CH4主回路
|
CH1主回路
|
CH2次回路
|
CH3次回路
|
CH4主回路
|
|
直流輸出電壓、電流
|
5V 0～11A
|
12V 0～4A
|
-5V 0～1A
|
-12V 0～1A
|
5V 0～10A
|
15V 0～3.5A
|
-5V 0～1A
|
-15V 0～1A
|
5V 0～8A
|
12V 0～2A
|
24V 0～2A
|
-12V 0～1A
|
|
紋波及噪音
|
80mVp-p
|
120mVp-p
|
80mVp-p
|
120mVp-p
|
80mVp-p
|
150mVp-p
|
80mVp-p
|
150mVp-p
|
80mVp-p
|
120mVp-p
|
180mVp-p
|
120mVp-p
|
|
進線穩定度
|
±0.5%
|
±1%
|
±1%
|
±1%
|
±0.5%
|
±1%
|
±1%
|
±1%
|
±0.5%
|
±1%
|
±1%
|
±1%
|
|
負載穩定度
|
±0.5%
|
±5%
|
±5%
|
±5%
|
±0.5%
|
±6%
|
±5%
|
±6%
|
±0.5%
|
±5%
|
±5%
|
±5%
|
|
效率
|
77%
|
76%
|
80%
|
|
直流電壓可調范圍
|
CH1:±10%
|
CH2:±5%
|
CH3:±5%
|
CH4:±5%
|
CH1:±10%
|
CH2:±5%
|
CH3:±5%
|
CH4:±5%
|
CH1:±10%
|
CH2:±5%
|
CH3:±5%
|
CH4:±5%
|
|
輸入電壓范圍
|
90～132VAC/180～264VAC 由開關切換 254～370VDC 47～63Hz
|
|
沖擊電流
|
冷啟動電流 35A/230VAC
|
|
過載保護
|
105%～150%切斷輸出，自動恢復
|
|
過電壓保護
|
CH1:115～135%關閉輸出，電源重啟后可恢復輸出
|
|
啟動、上升、保持時間
|
200ms, 50ms, 20ms/230VAC 滿負載
|
|
耐壓性
|
輸入輸出間：1.5kV 輸入與外殼間：1.5kV 輸出與外殼間：0.5kV 一分鐘
|
|
隔離電阻
|
輸入輸出間 輸入與外殼間 輸出與外殼間：500VDC/100M
|
|
工作溫度
|
-10℃～+60℃
|
|

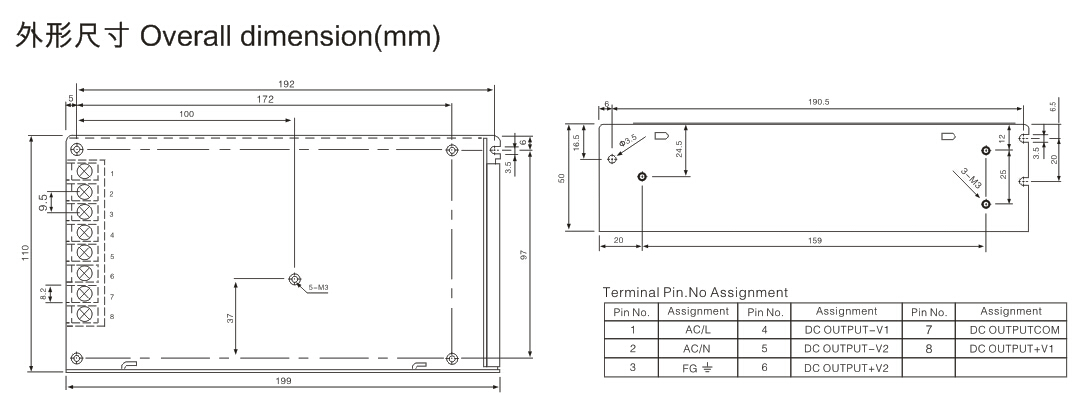

尺寸
|
199×110×50mm
|
|
重量
|
0.9kg
|
|
包裝
|
42×31.5×26CM/20PCS/18kg
|
|
